Электродвигатели серии ВАО5П450
Электродвигатели взрывобезопасные трехфазные асинхронные с короткозамкнутым ротором. Предназначены для привода стационарных машин и механизмов (насосов, вентиляторов и др.) в шахтах, опасных по содержанию рудничного газа (метана) и угольной пыли, а также во взрывоопасных производствах внутренних и наружных установок нефтеперерабатывающей, газовой, химической и других отраслей промышленности.
- Степень защиты: IP54, IP20
- Класс изоляции: Класс нагревостойкости F (с использованием по классу нагревостойкости B)
- Взрывозащита: PBExdI, 1ExdIIBT4
- Стандарты: ТУ У 31.1-05758925-004-2003 (технические условия), ГОСТ 12.2.020, ГОСТ Р 51330.0, ГОСТ 15150, ГОСТ 183, ГОСТ 28173, ГОСТ 17494, ГОСТ 8865, ГОСТ 2479, ГОСТ 20459
Технические характеристики двигателей серии ВАО5П450
| Типоисполнение | Мощность, кВт | Частота, об/мин | КПД, % | cos φ | Отношение моментов и токов | Масса, кг | ||
|---|---|---|---|---|---|---|---|---|
| Iпуск/Iном | Mпуск/Mном | Mmax/Mном | ||||||
| BAO5П450M-8 | 200.0 | 750 | 94.9 | 0.78 | 4.4 | 1.2 | 2.0 | 2236.0 |
| BAO5П450S-6 | 200.0 | 1000 | 94.8 | 0.83 | 4.8 | 1.0 | 2.0 | 1840.0 |
| BAO5П450SA-4 | 200.0 | 1500 | 94.2 | 0.88 | 6.0 | 1.0 | 2.1 | 1633.0 |
| BAO5П450SA-2 | 200.0 | 3000 | 93.2 | 0.88 | 6.7 | 1.0 | 3.2 | 1650.0 |
| BAO5П450L-8 | 250.0 | 750 | 95.2 | 0.78 | 4.7 | 1.3 | 2.1 | 2630.0 |
| BAO5П450M-6 | 250.0 | 1000 | 95.3 | 0.84 | 5.4 | 1.3 | 2.3 | 2202.0 |
| BAO5П450SB-4 | 250.0 | 1500 | 94.8 | 0.89 | 5.2 | 1.0 | 2.3 | 1850.0 |
| BAO5П450SB-2 | 250.0 | 3000 | 93.9 | 0.89 | 6.8 | 1.1 | 3.2 | 1820.0 |
| BAO5П450L-6 | 315.0 | 1000 | 95.6 | 0.84 | 5.3 | 1.2 | 2.1 | 2602.0 |
| BAO5П450M-4 | 315.0 | 1500 | 95.4 | 0.9 | 6.0 | 1.2 | 2.7 | 2237.0 |
| BAO5П450SC-2 | 315.0 | 3000 | 94.6 | 0.9 | 7.6 | 1.3 | 3.5 | 2000.0 |
| BAO5П450L-4 | 400.0 | 1500 | 95.7 | 0.9 | 6.8 | 1.4 | 3.0 | 2712.0 |
| BAO5П450M-2 | 400.0 | 3000 | 95.2 | 0.91 | 8.6 | 1.5 | 3.8 | 2480.0 |

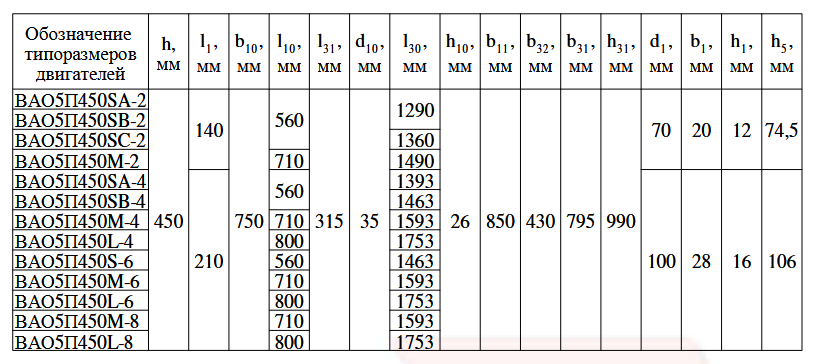

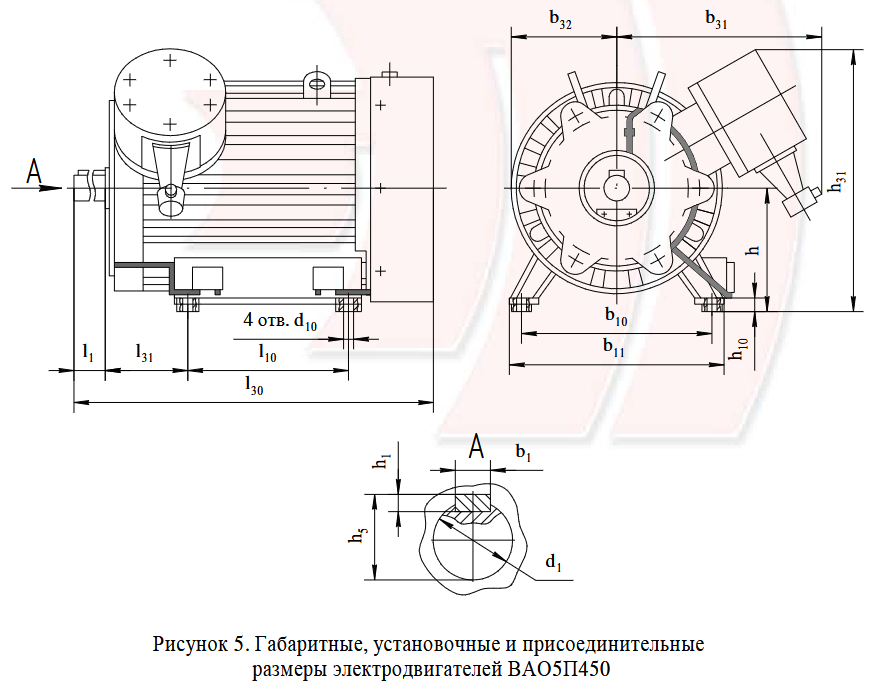

Габаритные, установочные и присоединительные размеры
